Интерфейс для Хола: вариант ГИП (GUI, graphical user interface)

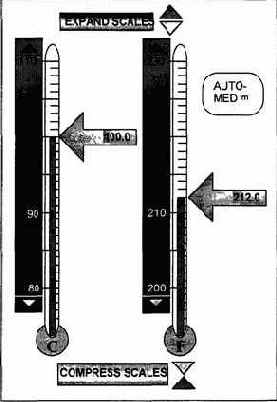

Рис.4.3. ГИП для задачи Хола

В интерфейсе, показанном на рис. 4.3, используется наглядное отображение термометров. Хол может поднять или опустить указатель на каждом термометре методом перетаскивания с помощью ГУВ. Хол определяет, какой ему необходимо сделать пересчет, перемещая стрелку указателя либо по шкале Цельсия, либо по шкале Фаренгейта. Холу не требуется вводить символы посредством клавиатуры — он просто выбирает значение температуры на одном из термометров. При перемещении указателя на одном термометре указатель на другом перемещается на соответствующее значение. Точность устанавливается с помощью регуляторов масштабирования шкал. Также возможно изменить текущий диапазон значений. Изменение шкалы или диапазона на одном термометре автоматически приводит к соответствующему изменению на другом. Точное числовое значение отображается на перемещаемой стрелке. Температура показывается как в числовом виде так и с помощью уровня градусника, поэтому Хол может, на свое усмотрение, пользоваться либо графическим вариантом представления данных, либо символьным. Сервис «Автомед» позволяет установить диапазоны термометров с центром в районе 37 градусов шкалы Цельсия и 98.6 градусов Фаренгейта на случай, если кто-то из сотрудников работает со значениями температуры тела человека. Эта опция служит для экономии времени.

С помощью нажатия кнопок «Расширить шкалу» (Expand Scales) и «Сжать шкалу» (Compress Scales) можно уменьшить или увеличить цену деления шкал в 10 раз. Для перехода к значению, которое в данный момент не видно на экране, Хол расширяет шкалу, затем прокручивает до нужного места на шкале, устанавливает стрелку на необходимое температурное значение и потом сжимает шкалу до получения требуемой точности, при необходимости подстраивая стрелку указателя.

Провести анализ этого графического интерфейса с помощью модели скорости печати GOMS довольно сложно, поскольку способ, которым Хол может его использовать, зависит от того, где в данный момент установлена стрелка указателя, какой необходим диапазон температур и какая требуется точность.
Рассмотрим сначала простой случай, при котором диапазон температурных шкал и точность перевода уже находятся в желаемом положении. Анализ позволит определить минимальное время, необходимое для использования этого интерфейса.

Запишем, какие жесты использует Хол, когда перемещает руку к ГУВ, щелкает по кнопке и удерживает ее, указывая на стрелку одного из термометров: H P K
Продолжим записывать те жесты, которые использует Хол для перемещения стрелки к необходимому температурному значению и отпускает кнопку ГУВ H P K P K
Поставим операторы M в соответствии с правилом 0: H M P M K M K
Удалим два оператора M в соответствии с правилом 1: H M P K K

Когнитивные единицы, разделители последовательностей и т.д. здесь не используются, поэтому правила 2-5 не применяем. Складывая значения операторов, получаем общее время: H M P K K 0.4 + 1.35 + 1.1 + 0.2 + 0.2 = 3.25 с Результат вычисления относится к удачному случаю, когда исходный термометр уже предустановлен на требуемый диапазон и точность. Теперь рассмотрим случай, при котором Хол расширяет шкалу, чтобы увидеть необходимое температурное значение, изменяет диапазон, сжимает шкалу, чтобы получить требуемую точность, и затем перемещает стрелку указателя. Далее я привожу общую запись метода, который использует Хол, без промежуточных шагов. (Я исхожу из того, что Хол является опытным пользователям и не прокручивает шкалу туда и обратно, чтобы найти на ней нужный участок.) Холу приходится несколько раз пользоваться стрелками для прокрутки температурной шкалы. На каждую операцию прокручивания экрана может потребовать нескольких жестов. Кроме того, требуется время на то, чтобы отобразить изменения на экране, связанные с его прокруткой. Чтобы оценить время прокручивания, я построил такой интерфейс и измерил эти значения. Все они были равны 3 с и более. Обозначая время прокручивания шкал через S, запишем последовательность жестов, которые применяет Хол. H P K S K P K S K P K S K P K K В соответствии с правилами расставляем операторы M: H + 3(M + P + K + S + K) + M + P + K + K 0.4 + 3*(1.35 + 0.2 + 3.0 + 0.2) + 1.35 + 0.4 + 0.2 + 0.2 = 16.8 с За исключением редких случаев, когда шкалы уже с самого начала установлены правильно, идеальному пользователю понадобится более 16 с на то, чтобы выполнить перевод из одной шкалы в другую, тогда как реальный, т.е.не идеальный пользователь, может сбивать шкалы и стрелки указателей, и поэтому ему понадобится даже больше времени.
